치수 측정 머신비전, 캘리브레이션이 중요한 이유

치수 측정용 머신비전에서 캘리브레이션(calibration)은 사실상 “정확도의 핵심”입니다.

단순히 옵션이 아니라 측정이 성립되기 위한 필수 조건이라고 보시면 됩니다.

아래에서 왜 중요한지 현장 관점 기준으로 설명드리겠습니다.

---

1. 픽셀 → 실제 길이(mm) 변환을 위해 필수

카메라는 기본적으로 픽셀(pixel) 단위로만 인식합니다.

→ 하지만 우리는 mm, μm 단위 치수를 측정해야 합니다.

​

✔ 캘리브레이션 역할

→ “1 pixel = 0.02 mm” 같은 변환 기준 생성

​

👉 이게 없으면

→ 100 pixel이 실제로 2mm인지 3mm인지 알 수 없습니다

---

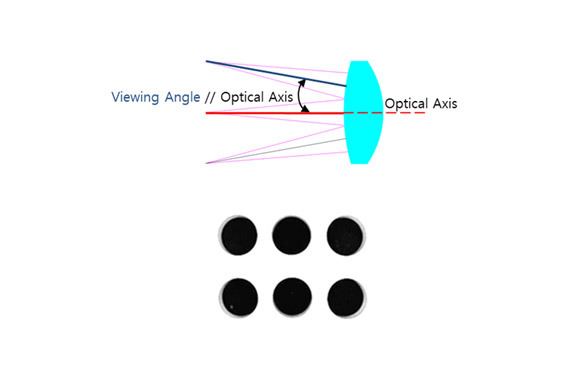

2. 렌즈 왜곡 보정 (Distortion Correction)

렌즈는 이상적인 직선 투영이 아닙니다.

특히

• 광각 렌즈
• 저가 렌즈
• FOV가 큰 경우

👉 가장자리로 갈수록 휘어짐 발생

​

✔ 캘리브레이션 역할

→ 배럴/핀쿠션 왜곡 보정

→ 직선 → 실제 직선으로 복원

​

👉 결과

→ 위치에 따라 치수가 달라지는 문제 해결

---

3. 촬영 위치/각도 오차 보정

현장에서 자주 발생하는 문제입니다.

​

• 카메라가 완벽히 수직이 아님
• 제품이 약간 기울어짐
• 높이가 일정하지 않음

👉 이 상태에서 측정하면

→ 동일 제품인데 치수가 계속 다르게 나옴

​

✔ 캘리브레이션 역할

→ 기하학적 보정 (Perspective 보정)

→ 실제 평면 기준으로 변환

---

4. 측정 재현성(Repeatability) 확보

캘리브레이션이 안 된 경우

• 오늘 측정값 ≠ 내일 측정값
• 설비 간 측정값 불일치

​

✔ 캘리브레이션 적용 시

→ 동일 조건에서 항상 같은 결과

​

👉 특히 중요

• 다수 라인 비교
• 고객 품질 클레임 대응

---

5. 고정밀 측정에서 오차 누적 방지

예를 들어

• 1 pixel 오차 = 0.01mm
• 100 pixel 측정 시 → 1mm 오차 가능

👉 캘리브레이션 없이 누적 오차 발생

​

✔ 캘리브레이션

→ 오차 최소화 및 선형성 확보

---

6. ROI 위치에 따른 오차 제거

캘리브레이션이 없으면

• 화면 중앙 → 정확
• 가장자리 → 오차 증가

​

✔ 캘리브레이션 적용

→ 전체 FOV에서 균일한 정확도 확보

---

현장에서 흔한 문제 사례

1. 초기에는 OK → 시간이 지나면서 NG 증가

2. 설비 2대인데 측정값 다름

3. 특정 위치에서만 치수 튐

4. 측정 기준 변경 시 전체 재작업 필요

​

👉 대부분 원인

→ 캘리브레이션 미적용 또는 불완전

---

핵심 정리

✔ 캘리브레이션이 중요한 이유

​

1. 픽셀 → 실제 단위 변환

2. 렌즈 왜곡 보정

3. 각도/위치 오차 보정

4. 측정 재현성 확보

5. 누적 오차 방지

6. 전체 화면 정확도 균일화

---

캘리브레이션 없는 치수 측정은

“눈대중 측정”과 거의 같은 수준입니다.
